Übersicht   -    Stecker - und Kabelbelegung

Kabelbelegung zum Download

Mikrofon-Kabel symmetrisch XLR - XLR

XLR
====
Pin1
Pin2
Pin3

Kabel
=====
Abschirmung
+ Phase
- Phase

XLR
====
Pin1
Pin2
Pin3

























Mikrofon-Kabel unsymmetrisch XLR - Klinke mono

XLR
====
Pin1
Pin2
Pin3

Kabel
=====
Abschirmung
+ Phase
- Phase

Klinke mono
==========
Gehäuse
Spitze
Gehäuse























Mikrofon-Kabel symmetrisch XLR - Klinke stereo

XLR
====
Pin1
Pin2
Pin3

Kabel
=====
Abschirmung
+ Phase
- Phase

Klinke stereo
==========
Gehäuse
Spitze
Ring






















Lautsprecherkabel XLR

XLR
====
Pin1
Pin2

Kabel
=====
Abschirmung
+ Phase

XLR
====
Pin1
Pin2











Anmerkung:
Im amerikanischen Format werden Lautsprecherstecker XLR

wie folgt belegt: Pin 1 ist kalt und Pin 3 ist heiß (+Phase)


Lautsprecherkabel XLR - Klinke

XLR
====
Pin1
Pin2

Kabel
=====
Abschirmung
+ Phase

Klinke
=====
Gehäuse
Spitze

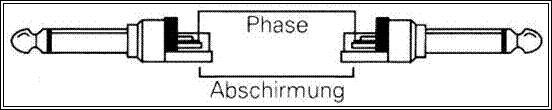

Lautsprecherkabel Klinke

Klinke
======
Gehäuse
Spitze

Kabel
=====
Abschirmung
+ Phase

Klinke
=====
Gehäuse
Spitze












Lautsprecherkabel Speakon 2-adrig

Speakon
=======
1-
1+

Kabel
=====
Abschirmung
+ Phase

Speakon
=======
1-
1+












Lautsprecherkabel Speakon - Klinke

Klinke
=====
Ring
Spitze

Kabel
=====
Abschirmung
+ Phase

Speakon
=======
1-
1+

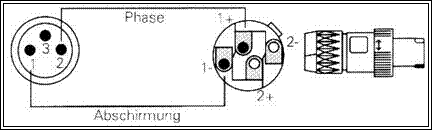

Lautsprecherkabel Speakon - XLR

XLR
====
Pin1
Pin2

Kabel
=====
Abschirmung
+ Phase

Speakon
=======
1-
1+












Cinch-Kabel

Cinch
=====
Gehäuse
Spitze

Kabel
=====
Abschirmung
+ Phase

Cinch
=====
Gehäuse
Spitze












Cinch - Klinken - Kabel

Cinch
=====
Gehäuse
Spitze

Kabel
=====
Abschirmung
+ Phase

Klinke
=====
Gehäuse
Spitze














XLR - Cinch

XLR
====
Pin1
Pin2
Pin3

Kabel
=====
Abschirmung
+ Phase
- Phase

Cinch
=====
Gehäuse
Spitze
Gehäuse














Klinkenkabel mono

Klinke
=====
Gehäuse
Spitze

Kabel
=====
Abschirmung
+ Phase

Klinke
=====
Gehäuse
Spitze












Klinkenkabel stereo (symmetrisch)

Klinke
=====
Gehäuse
Spitze
Ring

Kabel
=====
Abschirmung
+ Phase
- Phase

Klinke
=====
Gehäuse
Spitze
Ring












Y-Kabel Stereoklinke - 2x Cinch

Klinke
=====
Gehäuse
Spitze
Ring

Kabel
=====
Abschirmung
+ Phase
- Phase

Cinch 1 + 2
=========
Gehäuse Cinch 1 + 2
Spitze Cinch 1 (links)
Spitze Cinch 2 (rechts)
















Y-Kabel Stereoklinke - 2x Monoklinke

Klinke
=====
Gehäuse
Spitze
Ring

Kabel
=====
Abschirmung
+ Phase
- Phase

Klinken 1 + 2
==========
Gehäuse Klinke 1 + 2
Spitze Klinke 1 (links)
Spitze Klinke 2 (rechts)














Midi - Kabel

Midi
=====
Pin 2
Pin 4
Pin 5

Kabel
=====
Abschirmung
+ Phase/Data+
- Phase/Data-

Midi
====
Pin 2
Pin 4
Pin 5
